SADA - DOUPUŠTĚNÍ A HLADINOVÉ HLÍDÁNÍ V NÁDRŽI

Kompletní sestava pro dopouštění vody z řadu do nádrže na dešťovou vodu a hladinového hlídání v jímce. Sada je uzpůsobena k automatickému dopouštění a mechanickému vypnutí plovákem a zpětné klapky v případě selhání systému.

OBSAH DODÁVKY:

• Snímač hladiny MAVE 2-S2 24 VAC

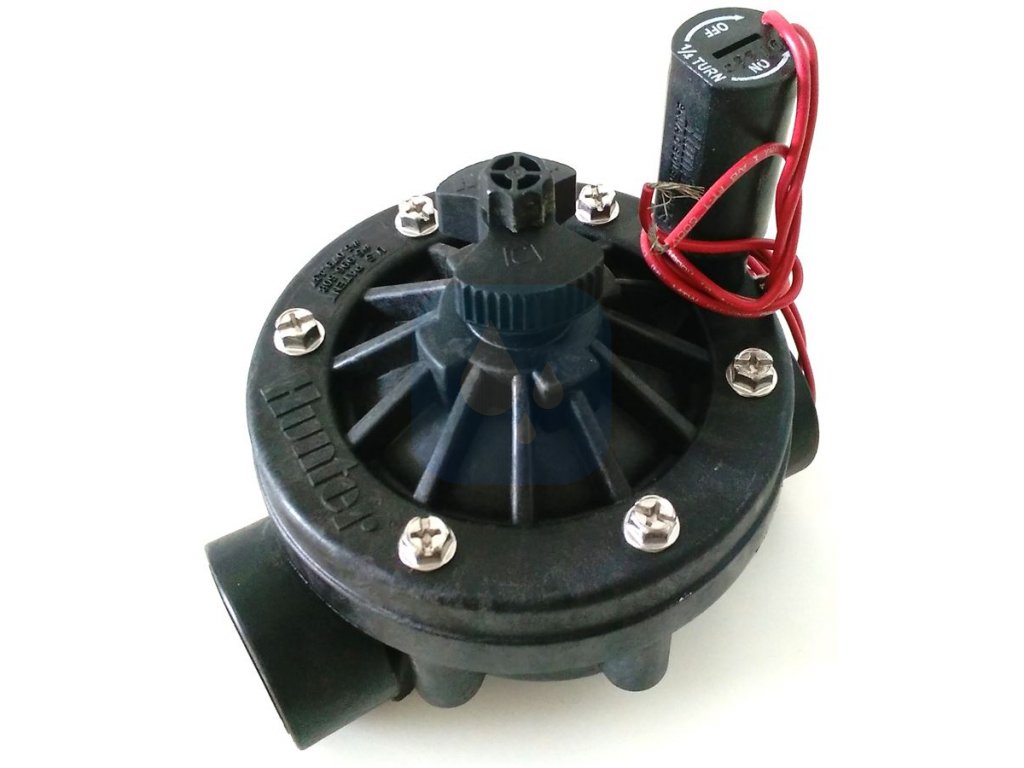

• Elektromagnetický ventil ICV 1'' FF 14 bar
• Sondy PSV-2 pro hladinové hlídání (možnost výběru délky kabelu)
• Zpětná klapka 1''

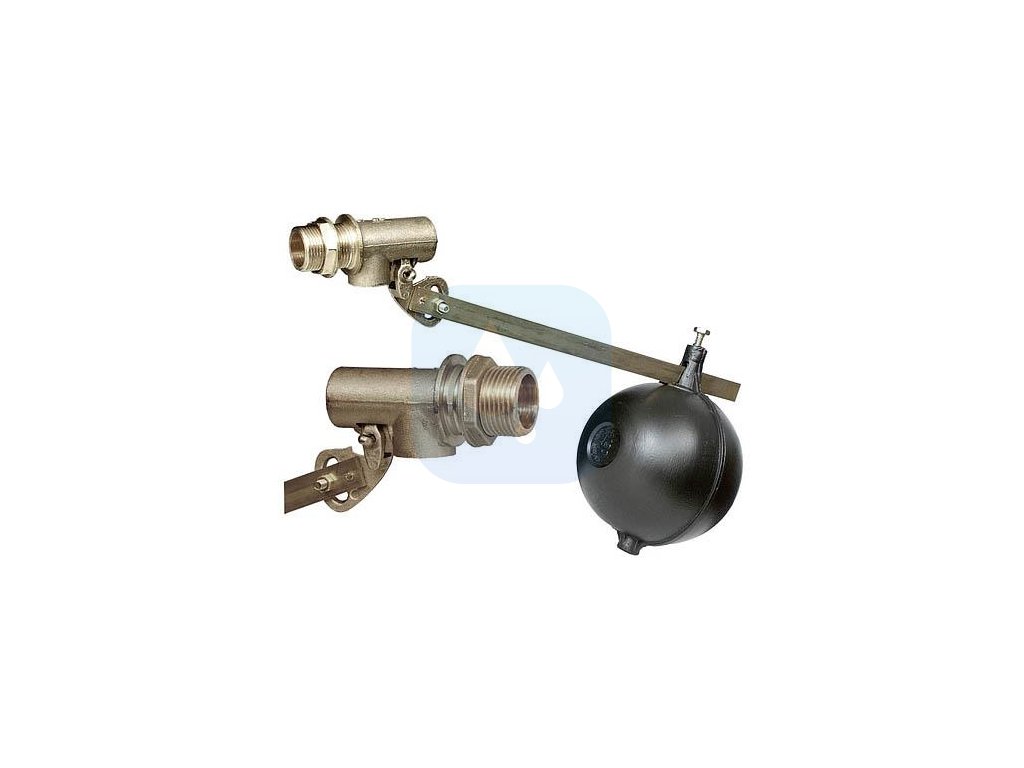

• Mechanický plovákový ventil 1''
• 3x Závitový DG přechod s vnějším závitem 32 x 1''

DOPOUŠTĚNÍ DO NÁDRŽE

Je velmi důležité, aby dopouštění do nádrže na dešťovou vodu bylo umístěno nad přepad z jímky, je to z důvodu zamezení kontaminace vody z řadu. Pro tento případ je dopouštění opatřeno zpětnou klapkou a mechanickým plovákem, který zastaví dopouštění v případě selhání systému. Plovák funguje tak že s hladinou vody v nádrži vystoupá také baňka, která je připevněna k mechanickému plováku a tím zamezí přítoku vody díky mechanickému ventilu který je umístěný uvnitř plováku. Zpětná klapka je další ochranný prvek, aby nedošlo k zpětnému nasátí dešťové vody do vodovodního řadu.

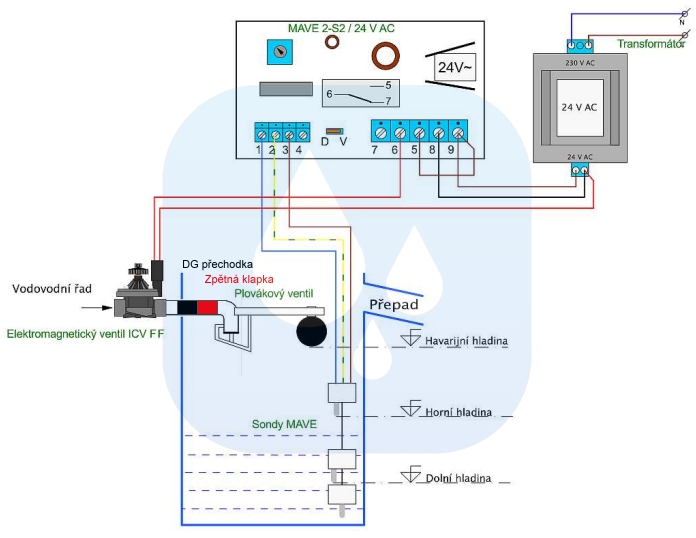

SCHÉMA ZAPOJENÍ DOPOUŠTĚNÍ A HLADINOVÉHO HLÍDÁNÍ

Schéma propojení celé sestavy od hladinového snímače MAVE 2-S2 24 VAC přes elektromagnetický ventil FF až po sondy PSV-2. Sondy mohou být připevněny k sacímu potrubí z čerpadla nebo samostatně na plastovou trubku v nádrži na dešťovou vodu.

ZAPOJENÍ DG PŘECHODKY - ZPĚTNÉ KLAPKY - PLOVÁKU

Pro lepší těsnost doporučujeme oba vnější závity omotat těsnícím provázkem. Je také důležité, aby zpětná klapka byla správně zapojena do DG přechodky a mechanického plováku. Při opačném zapojení zpětné klapky by do nádrže na dešťovou vodu nepřitékala žádná voda, protože by se klapka neotevřela.
